Eine genaue Messung des Durchflusses von Flüssigkeiten bietet in verschiedenen Schritten der Wärme- und Kälteerzeugung ...

... entscheidende Vorteile in der Praxis. Spezialisierte Hersteller liefern auch dem SHK-Fachhandwerk und TGA-Planern entsprechende Lösungen, welche gerade bei Umbau- und Sanierungsprojekten in Wohn- wie Nichtwohngebäuden zum Einsatz kommen können.

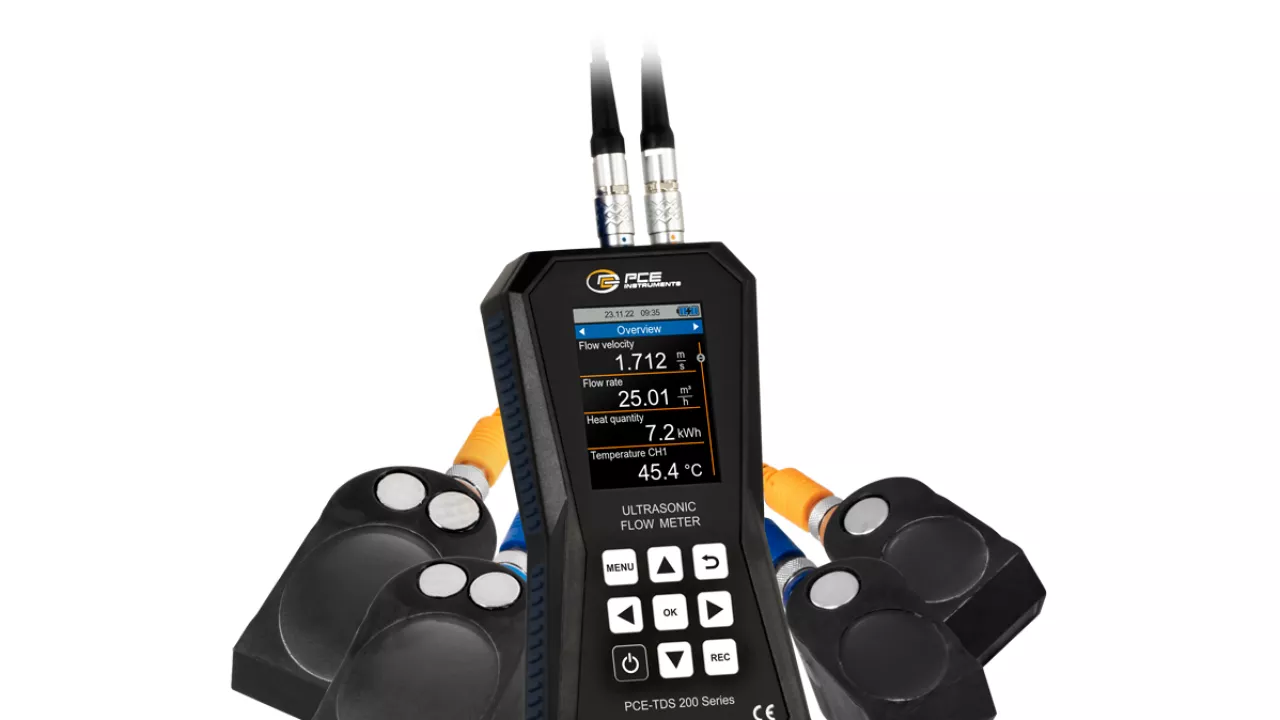

Das Ultraschall-Durchflussmessgerät der PCE Deutschland GmbH aus Meschede bietet so auch den Anschluss zweier Thermoelement-Fühler und ermöglicht es, damit auch Wärmemengen in Heiz- oder Kühlkreisläufen zu messen. Dabei ermittelt das „PCE-TDS 200+“ die Strömungsgeschwindigkeit des Mediums im Heizkreislauf und berechnet unter Berücksichtigung des Rohrdurchmessers den Volumenstrom. Der Volumenstrom und die Temperaturdifferenz zwischen Vor- und Rücklauf ermöglichen dann die Bestimmung der Wärmemenge.

Durch die präzise Messung des Durchflusses unterstützt das Messgerät eine effiziente Steuerung und Optimierung der Energieerzeugungsprozesse. Eine genaue Erfassung des Durchflusses ermöglicht es Betreibern, zum Beispiel den Energieverbrauch zu optimieren.

Das „PCE-TDS 200+“ nutzt also die Flexibilität eines mobilen Ultraschall-Durchflussmessers mit einer integrierten Temperaturmessung, um viele Anwendungsfälle abdecken zu können. Für die Installation der Sensoren steht eine Installationshilfe zur Verfügung, die grafisch die Signalqualität anzeigt. Zusätzlich wird angezeigt, ob die Sensoren im richtigen Abstand zueinander positioniert sind.

Nach Eingabe der Rohr-Spezifikationen und des jeweiligen Mediums werden die Fließgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Klarer Praxisvorteil: Die Sensoren sind schnell installiert – im Vergleich dazu ist der Montageaufwand bei stationären Durchflussmessern und Wärme-/Kältezählern durch die Notwendigkeit des Auftrennens der Rohrleitung deutlich größer. Zudem ist diese Lösung druckfest, leckagesicher und es entsteht kein Verschleiß.

Das Ultraschall-Messgerät „PCE-TDS 200+“ findet seine Anwendung deshalb auch in Kraftwerken oder in der Chemieindustrie. Durch die Ultraschall-Technologie können dort Messungen auch von aggressiven und giftigen Medien kontaktlos und verschleißfrei realisiert werden.

Durch die Echtzeitmessungen können Abweichungen oder Störungen schnell erkannt werden, was eine rechtzeitige Reaktion ermöglicht, um Ausfallzeiten zu minimieren. Es kann auch ein Datenlogger integriert werden, der die Messergebnisse auf einer SD-Karte (32 GB) speichert und eine spätere Auswertung ermöglicht.
